SCHIEBER STANDARD HANDBETAETIGT VERZINKT

PDF Download 331 KB

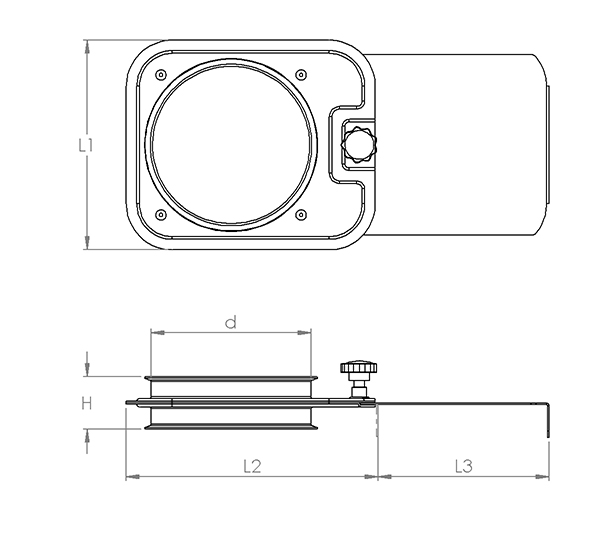

Schieber standard Schieber standard

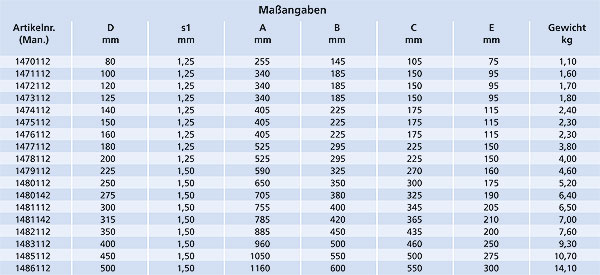

  Maßspezifikationen auf die Einbaulänge (L) sind in nachfolgender Tabelle angegeben.

Die Schieber sind aus 1,25 und 1,50 mm verzinktem Blech hergestellt.

Die Schieberklappe besteht aus 2,00 mm verzinktem Blech.
Schieber standard
Die angegebenen Bestellnummern sind für Schieber für Verbindung mit Spannring (fb).
Die Schieber sind auch für andere Verbindungsmethoden lieferbar. Siehe Verbindungsmethoden.
