FRISCHLUFTKLAPPE

PDF Download 223 KB
  Frischluftklappe

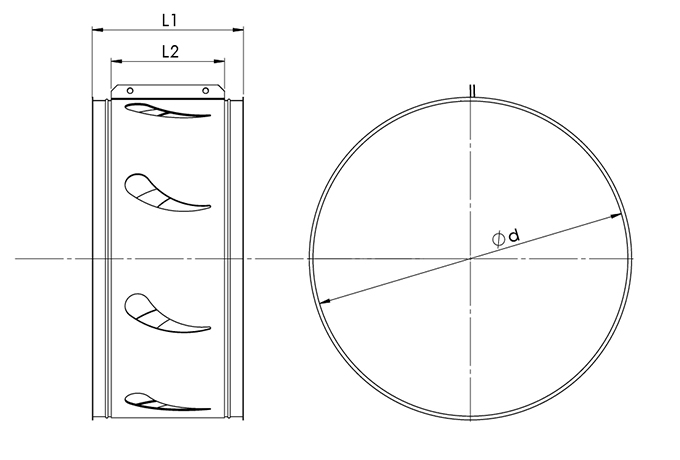

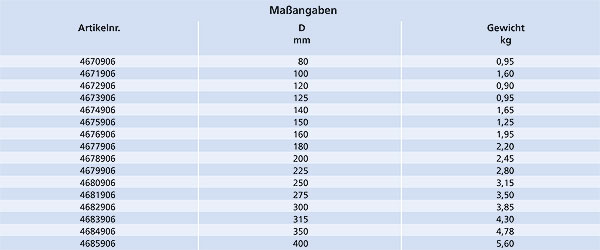

  Maßspezifikationen sind in nachfolgender Tabelle angegeben.

Durchmesser: Ø 80 – Ø 400 mm.

Die Frischluftklappen sind aus 0,90 mm Blech hergestellt.

Regulierung der “falschen“ Luft erfolgt durch drehen der Außenverkleidung.
Frischluftklappe
Die angegebenen Bestellnummern sind für Frischluftklappen für Verbindung mit Spannring (fb).
Die Frischluftklappen sind auch für andere Verbindungsmethoden lieferbar.
