| Maßspezifikationen sind in nachfolgender Tabelle angegeben. |
Maßspezifikationen sind in nachfolgender Tabelle angegeben. |
Maßspezifikationen sind in nachfolgender Tabelle angegeben. |

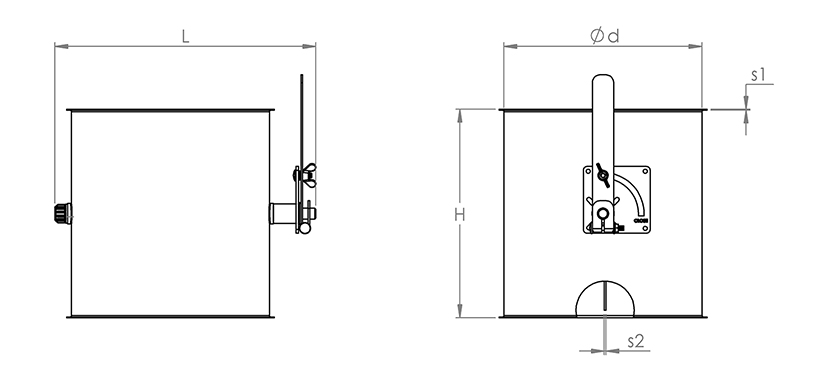

Generell.
Regelklappen sind aus 0,90 mm Blech hergestellt und die Klappe aus doppeltem Blech. Der Regelhandgriff zeigt die Stellung der Klappe, und kann zwischen offener und geschlossener Stellung stufenlos verriegelt werden. Die Regelklappe kann mit einer Dichtung aus Naturgummi geliefert werden. Die Regelklappe schließt maximal 96%. Größere Regelklappen sind nach Anfrage lieferbar. |

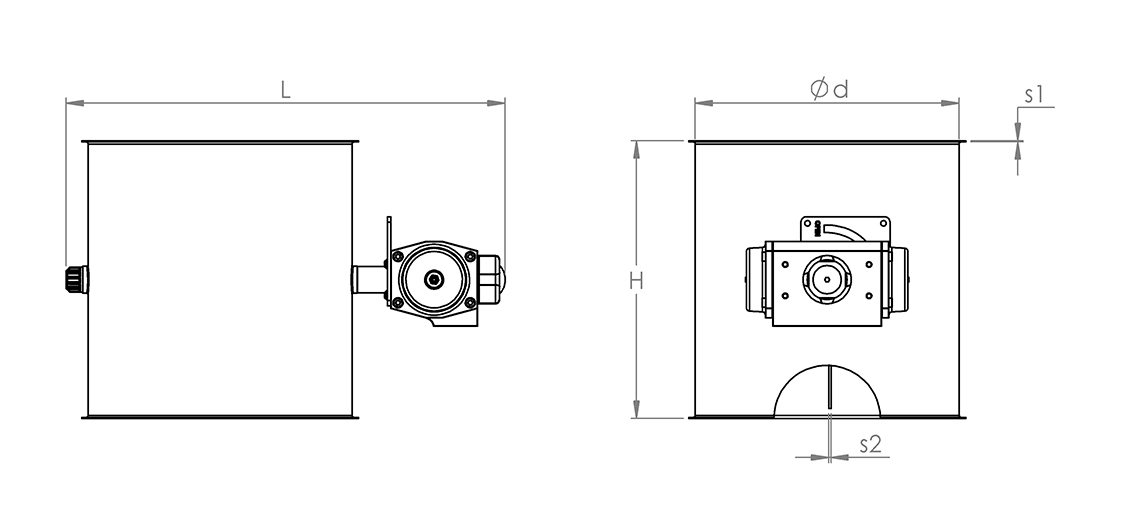

Mit pneumatischem Drehantrieb.
Die Klappe wird mittels pneumatischen Motor gedreht, angesteuert durch ein elektrisches Ventil. Das Steuerventil ist ein 5/2-Ventil, monostabil mit elektrischer Spule 230 V AC – 50/60 Hz oder 24 V DC. Pneumatik: 4-6 bar. Als Sonderzubehör sind Rückmelder lieferbar, die die Stellung der Klappe anzeigen. Größere Regelklappen sind nach Anfrage lieferbar. |

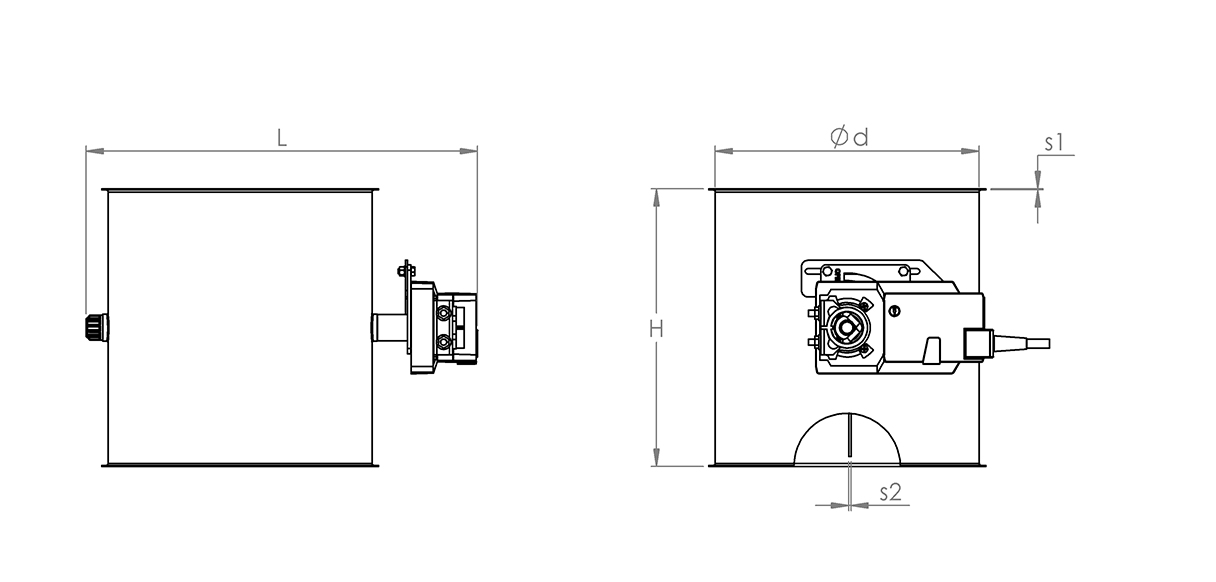

Mit elektrischem Antriebsmotor.
Die Klappe wird bei Aktivierung eines Wechselschalters von einem Elektromotor gedreht. Als Sonderzubehör sind Rückmelder lieferbar, die die Stellung der Klappe anzeigen. Elektrischer Anschluss 230 V AC – 50 Hz oder 24 V DC. Größere Regelklappen sind nach Anfrage lieferbar. |
 |
Die angegebenen Artikelnummern sind für Regelklappen für Verbindung mit Spannring (fb).
Die Regelklappen sind auch für andere Verbindungsmethoden lieferbar. |
 |
 |
 |
| Maßspezifikationen sind in nachfolgender Tabelle angegeben. |
Maßspezifikationen sind in nachfolgender Tabelle angegeben. |
Maßspezifikationen sind in nachfolgender Tabelle angegeben. |
Generell.
Regelklappen sind aus 0,90 mm Blech hergestellt und die Klappe aus doppeltem Blech. Der Regelhandgriff zeigt die Stellung der Klappe, und kann zwischen offener und geschlossener Stellung stufenlos verriegelt werden. Die Regelklappe kann mit einer Dichtung aus Naturgummi geliefert werden. Die Regelklappe schließt maximal 96%. Größere Regelklappen sind nach Anfrage lieferbar. |
Mit pneumatischem Drehantrieb.
Die Klappe wird mittels pneumatischen Motor gedreht, angesteuert durch ein elektrisches Ventil. Das Steuerventil ist ein 5/2-Ventil, monostabil mit elektrischer Spule 230 V AC – 50/60 Hz oder 24 V DC. Pneumatik: 4-6 bar. Als Sonderzubehör sind Rückmelder lieferbar, die die Stellung der Klappe anzeigen. Größere Regelklappen sind nach Anfrage lieferbar. |
Mit elektrischem Antriebsmotor.
Die Klappe wird bei Aktivierung eines Wechselschalters von einem Elektromotor gedreht. Als Sonderzubehör sind Rückmelder lieferbar, die die Stellung der Klappe anzeigen. Elektrischer Anschluss 230 V AC – 50 Hz oder 24 V DC. Größere Regelklappen sind nach Anfrage lieferbar. |
 |
Die angegebenen Artikelnummern sind für Regelklappen für Verbindung mit Spannring (fb).
Die Regelklappen sind auch für andere Verbindungsmethoden lieferbar. |
