45° HOSENVERTEILER GESCHWEISST
MIT MOTOR UND KLAPPENDICHTUNG
ELEKTRISCH

PDF Download 95 KB

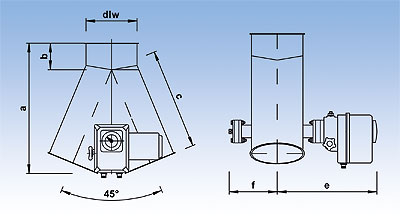

  Hosenverteiler mit Motor

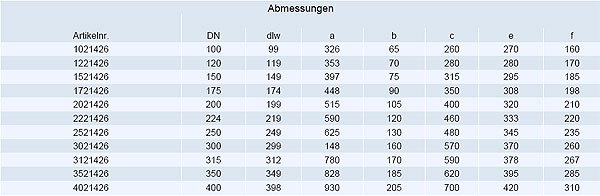

  Maßspezifikationen sind in nachfolgender Tabelle angegeben.

Der Hosenverteiler 45° ist pulverbeschichtet im Standardfarbton RAL7032 und mit einer Klappendichtung aus NBR sowie einer Radialwellendichtung aus Viton ausgestattet. Die Standard Materialstärke des Verteilers beträgt 2 mm.

Auf Anfrage sind auch lieferbar:
Materialstärke 3 mm RAL 7032 beschichtet
Materialstärke 2 mm galv. verzinkt
Materialstärke 2 mm Edelstahl 1.4301

Der Hosenverteiler ist elektrisch betätigt mit Motor und 2 mechanischen Endschaltern. Es gibt drei Ausführungen der Ansteuerung die unter D1, D3 und G5 beschrieben werden und bei der Bestellung mit D1, D3 oder G5 anzugeben sind.

D1 = Steuerspannung 230 V AC   D3 = Steuerspannung 24 V DC
Schwenkantrieb: Fabrikat Deufra   Schwenkantrieb: Fabrikat Deufra
bis DN175: Typ: LE-4, 230 V AC, Leistungsaufnahme: 27 VA, Nennstrom: 0,8/0,9 A, Handnotbetätigung, Stellzeit: ca. 5 s, IP65   bis DN175: Typ: LE-4, 24 V DC, Leistungsaufnahme: 28 VA, Nennstrom: 2,8/8 A, Handnotbetätigung, Stellzeit: ca. 5 s, IP65
DN200 - DN300: Typ: LE10, 230V AC, Leistungsaufnahme: 14 VA, Nennstrom: 0,5/0,6 A, Handnotbetätigung, Stellzeit: ca. 30 s, IP65   DN200 - DN300: Typ: LE10, 24 V DC, Leistungsaufnahme: 28 VA, Nennstrom: 2,5/8 A, Handnotbetätigung, Stellzeit: ca. 30 s, IP65
DN315 - DN400: Typ: OA8, 230V AC, Leistungsaufnahme 60 VA, Nennstrom: 1,2/1,7 A, Handnotbetätigung, Stellzeit: ca. 5 s, IP67   DN315 - DN400: Typ: OA8, 24 V DC, Leistungsaufnahme 30 VA, Nennstrom: 1,4/8 A, Handnotbetätigung, Stellzeit: ca. 25 s, IP67
Endschalter: mechanisch, Wechselkontakt max. 250 V AC, Schaltleistung: 5 A (gilt für alle Typen)   Endschalter: mechanisch, Wechselkontakt max. 250 V AC, Schaltleistung: 5 A (gilt für alle Typen)
G5 = Schneckengetriebemotor
Getriebemotor: Fabrikat Getriebebau Nord, Typ SK1 SI 40/H10 IEC63 S/4, Spannung: 400 V AC, Motorleistung: 0,12VA, Nennstrom: 0,46 A, Stellzeit: ca. 3 s, IP55
Endschalter: 2 mechanische Endschalter Fabrikat Bernstein, Typ I88-SU1Z Riwk als Wechsler max. 500 V AC, Schaltleistung 10A
Hosenverteiler mit Motor
