60° HOSENVERTEILER GESCHWEISST
MIT ZYLINDEREINHEIT UND KLAPPENDICHTUNG
PNEUMATISCH ECKIG AUF RUND

PDF Download 90 KB
  Hosenverteiler pneumatisch

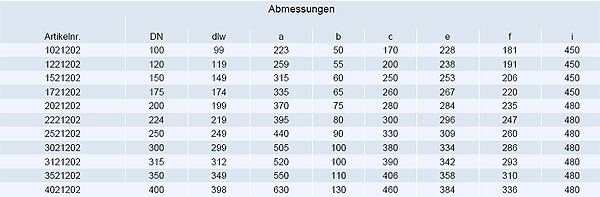

  Maßspezifikationen sind in nachfolgender Tabelle angegeben.

Der Hosenverteiler ist pulverbeschichtet und mit einer Klappendichtung aus NBR und einer Radialwellendichtung aus Viton ausgestattet. Die Materialstärke des Verteilers beträgt 2 mm. Er ist pneumatisch betätigt mit Zylindereinheit bestehend aus Zylinder, Magnetventil (bistabil) und 2 Magnetfeldschaltern. Es gibt zwei Ausführungen der Ansteuerung die unter F1 und F3 beschrieben werden und bei der Bestellung mit F1 oder F3 anzugeben sind.

F1 = Steuerspannung 230 V AC   F3 = Steuerspannung 24 V DC
Zylinder: FESTO Typ DNCB nach ISO6431/VDMA 24562   Zylinder: FESTO Typ DNCB nach ISO6431/VDMA 24562
Ventil: Typ VUVB-S-B42-ZD-3AC1 bistabil mit 2 Spulen   Ventil: Typ VUVB-S-B42-ZD-3AQX-1C1 bistabil mit 2 Spulen
Spannung: 230 V AC   Spannung: 24 V DC
Leistungsaufnahme: 2,2/3,1 VA Handhilfsbetätigung   Leistungsaufnahme: 1,5 W Handhilfsbetätigung
Anschluss: 8 mm Schlauch, 2 Endschalter
Typ SME-8K-LED-230		   Anschluss: 8 mm Schlauch, 2 Endschalter
Typ SME-8K-LED-230
Spannung: 3-250VAC/DC   Spannung: 3-250VAC/DC
Schaltleistung: max. 10 W AC/DC, Schließer, Schutzart: IP65   Schaltleistung: max. 10 W AC/DC, Schließer, Schutzart: IP65
Hosenverteiler pneumatisch
