ALLGEMEINE BESCHREIBUNG ZELLENRADSCHLEUSE TYP HT

PDF Download 620 KB

Die Zellenradschleusen Typ HT sind für schwierige Materialaustragungen konzipiert.

Die Zellenradschleusen haben eine Druckdichtigkeit von bis zu 500 mmWs und können mit speziellen Lagern ausgerüstet, Temperaturen bis zu 300° C standhalten.

Das Schleusengehäuse und die Flanschanbindungen des Gehäuses sind aus Gusseisen hergestellt, während der robuste Rotor aus Stahl St37 oder optional in Edelstahl 14301 gefertigt ist.

Die Rotorblätter der HT Schleuse sind wahlweise aus Nylon Vulkollan, Federstahl oder Wst.1.4301 erhältlich.

 Typ HT-250

Die HT Schleuse wird standardmäßig in lackierter Ausführung geliefert. Dies kann jedoch auch mit chrombehandelten Innenflächen des Gehäuses sowie des Deckels versehen werden. Diese Variante ist bei stark verschleißendem Material von Vorteil.

Alternativ kann das Schleusenprogramm mit einem 8-zelligen Rotor ausgestattet werden, um eine maximale Dichte von 4000 mm WS zu erreichen.

Da die Schleusen der HT Reihe in verschiedenen Ausführungen erhältlich sind, unterbreiten wir Ihnen selbstverständlich gerne ein detailliertes Angebot für Ihren speziellen Bedarfsfall.
Technische Daten
Übersicht











Typ

Differenzdruck  max.

Temperatur- bereich

Motor

Rotor-drehzahl

Inhalt bei 100% Füllung

Gewicht

HT250

5000 Pa (500mmWs)

-15 bis 60/80 °C*

Nord 0,37 KW 230/400 V

31 U/min

7 Liter / U

+/- 80 kg

HT250HB

5000 Pa (500mmWs)

-15 bis 200 °C

Nord 0,37 KW 230/400 V

31 U/min

7 Liter / U

+/- 80 kg

HT250A

5000 Pa (500mmWs)

-15 bis 60/80 °C*

Nord 0,37 KW 230/400 V

33 U/min

7 Liter / U

+/- 80 kg

HT250S

40.000 Pa (4000mmWs)

-15 bis 60/80 °C*

SEW 0,37 KW 230/400 V

32 U/min

7 Liter / U

+/- 80 kg

HT250SHB

40.000 Pa (4000mmWs)

-15 bis 300 °C

SEW 0,37 KW 230/400 V

32 U/min

7 Liter / U

+/- 80 kg

HT250SA

40.000 Pa (4000mmWs)

-15 bis 60/80 °C*

Nord 0,37 KW 230/400 V

33 U/min

7 Liter / U

+/- 90 kg

HT250 EX

10.000 Pa (1000mmWs)

-15 bis 80 °C

Nord 0,37 KW 230/400 V

32 U/min

7 Liter / U

+/- 125 kg

HT250SEX

40.000 Pa (4000mmWs)

-15 bis 80 °C

Nord 0,37 KW 230/400 V

32 U/min

7 Liter / U

+/- 125 kg

HT350

5000 Pa (500mmWs)

-15 bis 60/80 °C*

Nord 0,37 KW 230/400 V

31 U/min

20 Liter / U

+/- 90 kg

HT350HB

5000 Pa (500mmWs)

-15 bis 200 °C

Nord 0,37 KW 230/400 V

31 U/min

20 Liter / U

+/- 90 kg

HT350A

5000 Pa (500mmWs)

-15 bis 60/80 °C*

Nord 0,37 KW 230/400 V

33 U/min

20 Liter / U

+/- 90 kg

HT350S

40.000 Pa (4000mmWs)

-15 bis 60/80 °C*

SEW 0,55 KW 230/400 V

32 U/min

20 Liter / U

+/- 80kg

HT350SHB

40.000 Pa (4000mmWs)

-15 bis 300 °C

SEW 0,55 KW 230/400 V

32 U/min

20 Liter / U

+/- 90 kg

HT350SA

40.000 Pa (4000mmWs)

-15 bis 60/80 °C*

Nord 0,55 KW 230/400 V

33 U/min

20 Liter / U

+/- 90 kg

HT350 EX

10.000 Pa (1000mmWs)

-15 bis 80 °C

Nord 0,37 KW 230/400 V

32 U/min

20 Liter / U

+/- 165 kg

HT350 SEX

40.000 Pa (4000mmWs)

-15 bis 80 °C

Nord 0,37 KW 230/400 V

32 U/min

20 Liter / U

+/- 165 kg

HT450

10.000 Pa (1000mmWs)

-15 bis 80 °C

Nord 1,1 KW 230/400 V

26 U/min

35 Liter / U



HT450 A

10.000 Pa (1000mmWs)

-15 bis 80 °C

Nord 0,37 KW 230/400 V

20 U/min

35 Liter / U



*) Beim Temperaturbereich 80°C sind die Rotorblätter aus Federstahl oder Edelstahl.

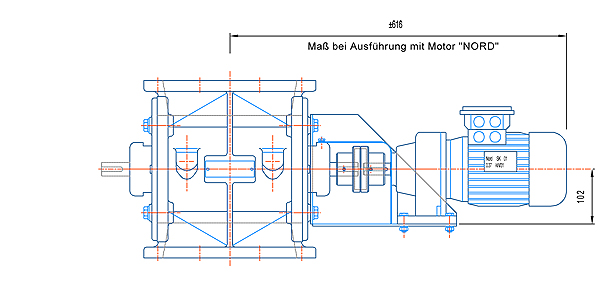

Abmessungen HT-250

HT-250 allgemein

HT-250 allgemein

HT-250 allgemein HT-250 allgemein

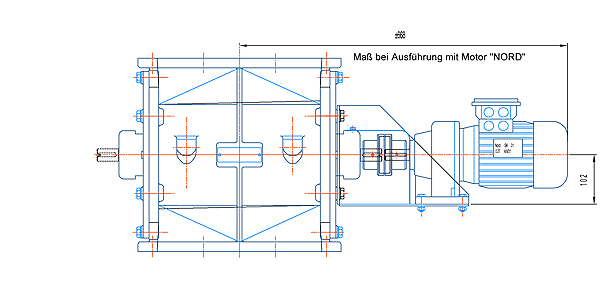

Abmessungen HT-350

HT-350 allgemein

HT-350 allgemein

HT-350 allgemein HT-350 allgemein

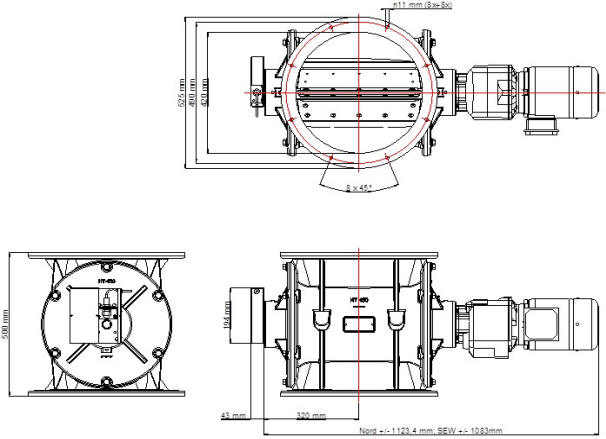

Abmessungen HT 450

typ_ht_450_abm
