ZELLENRADSCHLEUSE TYP HT-250S-EX

ATEX 94/9/EG zertifiziert: Kat. II 1 D

PDF Download 190 KB

Gehäuse und Deckel:

Ein- und Auslauf:

Rotorausführung:

Antrieb:

Motor:


Rotordrehzahl:

Atex:

aus Grauguss GG25

d = 250 mm

offen, 8 Kammern

direkt, mit flexibler Kupplung

SEW 0,37 kW, 230/400V, 50 Hz, ISO B, IP55
(Motor bei unzonierter Ausführung)
NORD 0,37 kW, 230/400V, 50 Hz II 2D, ISO F IP66
(Motor bei Einsatz in Zone 21 und 22)

33 U/min

Kat. II ID/-- oder Kat. II 1D/2D

Typ HT-250 S EX


Typ HT-250 Atex

Lackierung:

- Ein- und Ausläufe lackiert in Farbe RAL3020 (rot)
- Gehäuse, Deckel und Motorkonsole lackiert in Farbe RAL3020 (rot)
- andere RAL Farbtöne gegen Aufpreis verfügbar

Wellendichtung:

Lagerung:

Differenzdruck max.:

Temperatur:

Gewicht:

Inhalt:

Stopfbuchsendichtungen

außenliegende Kugellager

40.000 Pa. (4000 mmWs)

-15° bis 60°C

+/- 125 kg

ca. 7 Liter pro Umdrehung (bei 100% Füllung)

Explosionsentkopplungssystem Flammendurchschlagsicherheit und Druckstossfestigkeit bis 2 bar

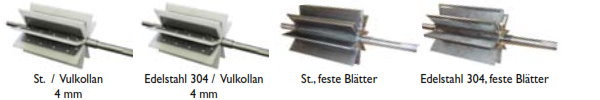

Rotoren

ATEX Kat.II 1D/--

Artikelnr.

Rotor

Rotorblätter

HT250SEX/0007

Stahl S355

Vulkolan  (Polyurethan) 4 mm

HT250SEX/0030

Edelstahl 304

Vulkolan  (Polyurethan) 4 mm

HT250SEX/0020

Stahl S355, mit festen Blättern

HT250SEX/0029

Edelstahl 304, mit festen Blättern







ATEX Kat.II 1D/2D

Artikelnr.

Rotor

Rotorblätter

HT250SEX/0002

Stahl S355

Vulkolan  (Polyurethan) 4 mm

HT250SEX/0004

Edelstahl 304

Vulkolan  (Polyurethan) 4 mm

HT250SEX/0005

Stahl S355, mit festen Blättern

HT250SEX/0003

Edelstahl 304, mit festen Blättern

Zellenradschleuse Typ HT-250S-EX

ATEX 94/9/EG zertifiziert: Kat. II ID


Abmessungen HT 250



ht_250_s-ex_Abmessungen
