ZELLENRADSCHLEUSE TYP HT-250

HITZEBESTÄNDIG bis 120° C und 200° C

PDFDownload 195 KB

Gehäuse und Deckel:

Ein- und Auslauf:

Rotorausführung:

Antrieb:

Motor:

Leistung:

Anschluss-Spannung:

Schutzart:

Isolierstoffklasse:

Rotordrehzahl:

aus Grauguss GG25

d = 250 mm

offen, 6 oder 8 Kammern

direkt, mit Kettenkupplung

NORD

0,37 kW

230/400 V - 50 Hz.

IP 55

F

31 U./min

Typ HT-250 HB

Lackierung:

- Ein- und Ausläufe lackiert in hitzebeständiger Farbe (Aluminium)
- Gehäuse, Deckel und Motorkonsole lackiert in hitzebeständiger
  Farbe (Aluminium)

Wellendichtung:

Lagerung:

Differenzdruck max.:

Temperatur:

Gewicht:

Inhalt:

- Rotor mit 6 Kammern: Bronze Buchse + hitzebeständige Simmerringe + hitzebeständige Filzring
- Rotor mit 8 Kammern: Bronze Buchse + hitzebeständige Simmerringe

Gleitlager PTFE

bei 6 Kammer-Rotor =5000 Pa (500 mmWs)
bei 8 Kammer-Rotor = 10.000 Pa (1.000 mmWs)


-15° bis 200°C

+/- 80 kg

ca. 7 Liter pro Umdrehung (bei 100% Füllung)

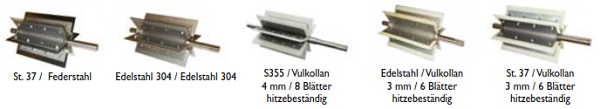

Rotoren

Hitzebeständig bis 120°C

Artikelnr.
Rotor
Rotorblätter

HT250HB/0064

St.37

Vulkolan hitzebeständig 3 mm

HT250HB/0065

Edelstahl 304

Vulkolan hitzebeständig 3 mm

HT250HB/0067

S355 geschweißt , 8 Kammern *

Vulkolan hitzebeständig 4 mm

* mit SEW Getriebemotor  0,37 KW und schwerer Motorkonsole

Hitzebeständig bis 200°C

Artikelnr.
Rotor
Rotorblätter

HT250HB/0001

St.37

Federstahl


Zellenradschleuse Typ HT-250

Hitzebeständig bis 120° C und 200° C



Abmessungen HT 250



Typ HT-250 hitzebeständig
