ZELLENRADSCHLEUSE TYP HT-250 S

HITZEBESTÄNDIG bis 120° C und 300° C

PDF Download 177 KB

Gehäuse und Deckel:

Ein- und Auslauf:

Rotorausführung:

Antrieb:

Motor:

Leistung:

Anschluss-Spannung:

Schutzart:

Isolierstoffklasse:

Rotordrehzahl:

aus Grauguss GG25

d = 250 mm

offen, 8 Kammern

direkt, mit Kettenkupplung

SEW

0,37 kW

230/400 V - 50 Hz.

IP 55

B

32 U/min

 Typ HT-250 S hitzebeständig

Lackierung:

- Ein- und Ausläufe lackiert in hitzebeständiger Farbe (Aluminium)
- Gehäuse, Deckel und Motorkonsole lackiert in hitzebeständiger
  Farbe (Aluminium)

Wellendichtung:

Lagerung:

Differenzdruck max.:

Temperatur:

Gewicht:

Inhalt:

Stopfbuchsedichtungen

außenliegende hitzbeständige Kugellager

40.000 Pa. (4000 mmWs)

-15° bis 300°C

+/- 80 kg

ca. 7 Liter pro Umdrehung (bei 100% Füllung)

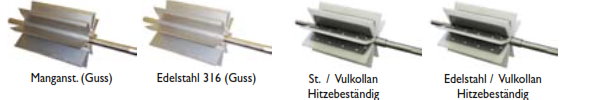

Rotoren

Hitzebeständig bis 300°C

Artikelnr.

Rotor

Rotorblätter

HT250SHB/0001

Manganstahl (Guss)

fest, abgeschrägt

HT250SHB/0048

Edelstahl 316 (Guss)

fest, abgeschrägt







Hitzebeständig bis 120°C

Artikelnr.

Rotor

Rotorblätter

HT250SHB/0094

Stahl S355

Vulkolan (Polyurethan) max. 120°C


Zellenradschleuse Typ HT-250S

Hitzebeständig bis 120° C und 300° C

Abmessungen HT 250





Typ HT-250 S hitzebeständig
