ZELLENRADSCHLEUSE TYP HT-250 EX

ATEX 94/9/EG zertifiziert: Kat. II 1D

PDF Download 190 KB

Gehäuse und Deckel:

Ein- und Auslauf:

Rotorausführung:

Antrieb:

Motor:


Rotordrehzahl:

Atex:

aus Grauguss GG25

d = 250 mm

offen, 8 Kammern

direkt, mit flexibler Kupplung

SEW 0,37 kW, 230/400V, 50 Hz
(Motor bei unzonierter Ausführung)
oder
NORD 0,37 kW, 230/400V, 50 Hz II 2D
(Motor bei Einsatz in Zone 21 und 22)

32 U/min

Kat. II ID/-- oder Kat. II 1D/2D

Bild: ht_250_ex


Typ HT-250 Atex

Lackierung:

- Ein- und Ausläufe lackiert in Farbe RAL3020 (rot)
- Gehäuse, Deckel und Motorkonsole lackiert in Farbe RAL3020 (rot)
- andere RAL Farbtöne gegen Aufpreis verfügbar

Wellendichtung:

Lagerung:

Differenzdruck max.:

Temperatur:

Gewicht:

Inhalt:

Bronze Buchsen und Ölsimmerringe

Gleitlager

10.000 Pa. (1000 mmWs)

-15° bis 60°C

+/- 125 kg

ca. 7 Liter pro Umdrehung (bei 100% Füllung)

Explosionsentkopplungssystem Flammendurchschlagsicherheit und Druckstossfestigkeit bis 0,5 bar

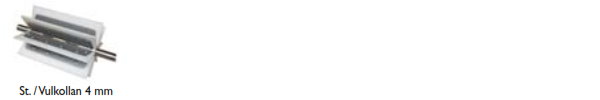

Rotor

ATEX Kat.II 1D/--

Artikelnr.

Rotor

Rotorblätter

HT250EX/0007

Stahl S355

Vulkolan 4 mm







ATEX Kat.II 1D/2D

Artikelnr.

Rotor

Rotorblätter

HT250EX/0002

Stahl S355

Vulkolan 4 mm

Zellenradschleuse Typ HT-250-EX

ATEX 94/9/EG zertifiziert: Kat. II ID

Abmessungen HT 250
