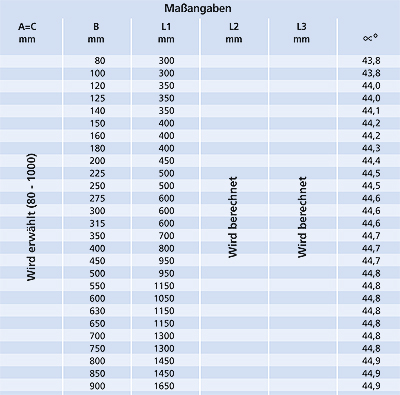

Durchmesser: Ø 80 – Ø 1000 mm.

Verzinkte Abzweigrohre sind aus 0,90 mm Blech (s) hergestellt.

Bei Verbindungen mit Losflanschen (f.b.m.fl) und mit Flanschen (m.fl) wird L1 um 2 x 50 mm verlängert.

Das A-, B- und C- Maß wird bei Bestellung angegeben.

Dabei sollte „A“ = oder > „C“ sein. „B“ sollte dabei nicht > „C“ gewählt werden
