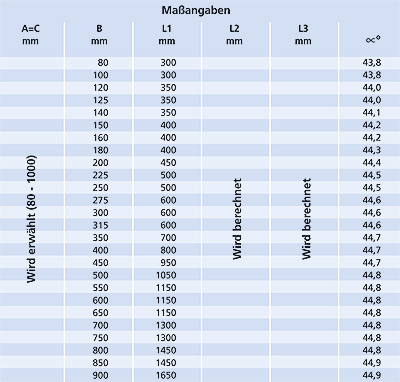

Maßspezifikationen sind in nachfolgender Tabelle angegeben. | |
Durchmesser: Ø 80 – Ø 1000 mm. Verzinkte Abgangsstutzen sind aus 0,90 mm Blech (s) hergestellt. Das A-, B- und C-Maß wird bei Bestellung angegeben. Die Wahlmöglichkeiten werden dadurch begrenzt, dass A = C und A ≥ B ist. Der Abzweig bestimmt die Länge L1. Der Abgangsstutzen ist immer zylindrisch mit dem Abzweig mittig. Wenn B < 300: X = 50 mm Wenn B > 300: X = 100 mm |
![]() ![]() |
![]() |
