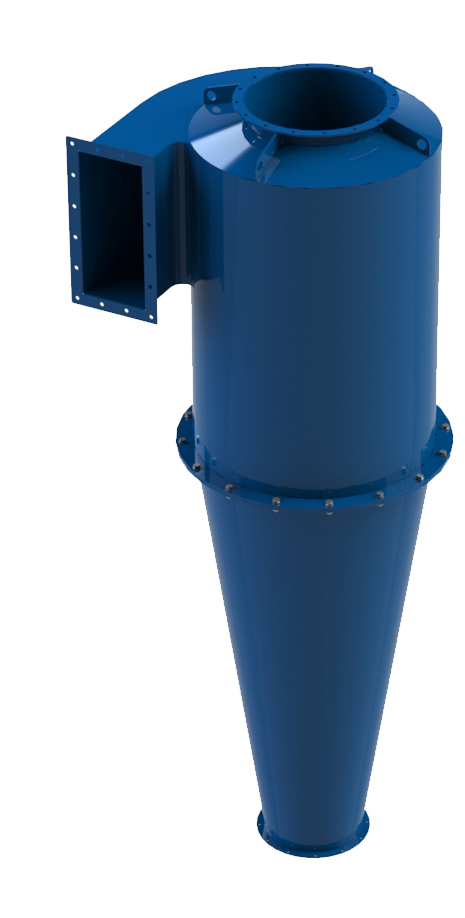

ZYKLONE TYP FA

PDF Download 300 KB

Die Zyklone vom Typ FA sind für die Ausscheidung von feinkörnigen Partikeln in Transport- und Staub-absauganlagen entwickelt. Sie zeichnen sich gegenüber herkömmlichen Zyklonen durch Ihren extrem guten Abscheidegrad besonders aus.

Die Typen FA-20 bis FA-100 sind aus 2 mm starkem Stahlblech hergestellt. Bei den Typen FA-130 bis FA-180 wird 3 mm starker Stahlblech verwendet. Die Zyklone FA sind in der Standardausführung ganz geschweißt, grundiert und außen mit einer Pulverbeschichtung in Farbe RAL 5010.
Andere RAL- Farbtöne sind auf Anfrage optional lieferbar.

Optional können die Zyklone mit Beinen mit einem Freiraum von 1 m zwischen Boden und unterem Auslass geliefert werden.

Auf Wunsch liefern wir entsprechende Staubtonnen, für die Sammlung des abgeschiedenen Materials.
Satt einer Staubtonne kann das abgeschiedene Material auch über eine Zellenradschleuse (siehe Lieferprogramm Zellenradschleusen) drucklos ausgetragen werden. Aus unserem Rohrsystem – Programm liefern wir Ihnen die für Ihre Anwendung benötigten Übergänge, Rohre, Formteile und Verbindungen.



Zyklone Typ JA

Abmessungen

Zyklone Typ JA
Füße sind als Zubehör erhältlich.



Zyklone Typ JA

TYP A    mm B   mm C  mm  D   mm E    mm F   mm g    mm H    mm K   mm L    mm M   mm s    mm kg
FA-020 230 100 570 820 1465 225 400 160 870 234 240 2.00 25.00
FA-035 285 125 710 1020 1790 250 500 200 981 290 300 2.00 55.00
FA-050 350 160 710 1020 1790 250 500 200 981 308 300 2.00 70.00
FA-065 445 200 998 1414 2500 400 710 300 1214 419 420 2.00 115.00
FA-100 560 300 1490 2050 3725 550 1000 400 1573 615 600 2.00 270.00
FA-130 750 400 2000 2820 5089 700 1250 450 1955 782 700 3.00 565.00
FA-160 1100 500 2000 3150 5420 800 1600 550 2258 1050 900 3.00 685.00
FA-180 1500 500 2500 3450 6250 1000 1800 630 2500 1150 950 3.00 875.00

Druckverlustdiagramm Zyklone Typ FA

Zyklone Typ JA

Das Diagramm gibt den Druckverlust im Zyklon bei vorgegebener Luftmenge an, gemessen in m³/h.

Die Volumenströme sollten entsprechend über einen geeigneten Ventilator und/oder das Rohrsystem angepasst werden.

Die Ventilatoranordnung kann druckseitig oder saugseitig gewählt werden. Wir helfen Ihnen bei der Auslegung und liefern Ihnen das benötigte Rohrsystem mit allen erforderlichen Komponenten sowie den zugehörigen Ventilator.

Zubehör

Beine für Zyklon

Zyklone Typ JA

Eintritt / Übergang für Zyklon

Zyklone Typ JA
