ZYKLONE TYP FS

PDF Download 259 KB

Die Spiral-Zyklone Typ FS werden für lufttechnische Anlagen in der Holz- und Papierindustrie, sowie speziell für die Abscheidung von Spreu und Getreidestaub beim pneumatischen Transport von Getreide und Futtermittel verwendet.
Des Weiteren werden diese Zyklone im Abluftbereich von Trocken- und Reinigungsanlagen eingesetzt.

Die Typen FS- 3 bis FS-16 sind aus 1,25 mm starkem verzinktem Stahlblech hergestellt.

Bei der Type FS- 20 wird 2 mm starker verzinkter Stahlblech verwendet. Auf Wunsch können die Zyklone auch in Edelstahl (V2A) geliefert werden.

Die Zyklone sind in der Standardausführung gefalzt und genietet.

Auf Wunsch können diese Zyklone aber auch in 2 mm und 3 mm Stahlblechstärke geliefert werden.

Zyklone Typ CS

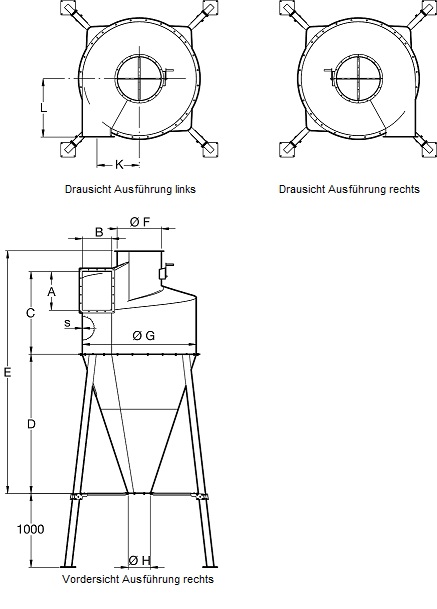

Abmessungen

Zyklone Typ CS Zyklone Typ CS

Type A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
mm
J
mm
K
mm
s
mm
FS‐3 300 200 354 803 640 830 1150 1980 200 420 302 1,25
FS‐4 350 250 404 903 740 950 1130 2280 200 500 325 1,25
FS‐6 400 300 454 1123 840 1080 1500 2580 250 580 411 1,25
FS‐8 450 350 504 1253 950 1230 1700 2930 250 675 451 1,25
FS‐11 530 400 604 1604 1130 1410 1900 3310 300 790 601 1,25
FS‐16 640 480 704 1804 1350 1700 1900 3600 300 970 661 1,25
FS‐20 800 500 1004 2004 1410 1750 1700 1447 400 980 750 2

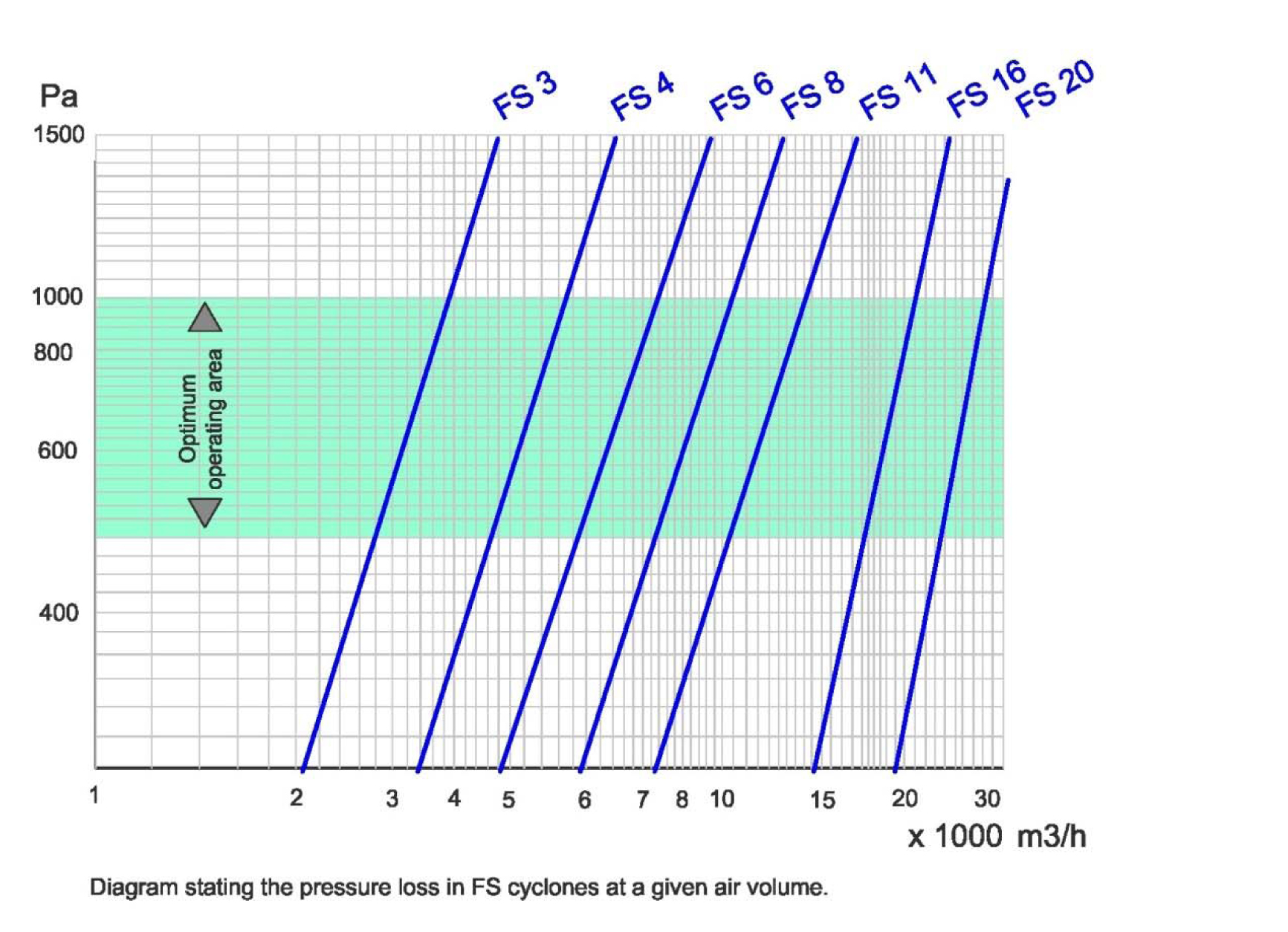

Diagramm: Auslegung nach Luftmenge und Widerstand für Zyklon Typ „FS“
