BLOWER - UND JET - FILTER

PDF Download 671 KB

Der Blower- und Jet-Filter ist ein Unter- und Überdruck-Filter, der für den Dauerbetrieb konstruiert ist.

Der Filter ist als eine selbsttragende Feinblech-konstruktion aufgebaut. Das runde Design gewährleistet hohe Stabilität und geringes Gewicht.

Oberfläche
Pulverbeschichtet entsprechend der Korrosionsklasse C3, vgl. ISO 12944.

Eintritt
BF-36,60 und 84/90-Filter sind mit 180º tangentialem Eintritt ausgestattet, wodurch die effiziente Abscheidung schwererer Materialien gewährleistet wird, ehe die Prozessluft dem Filtermedium zugeführt wird.

Blower- und ECt-Filter sind auch mit Totalabscheidern erhältlich. Die Standardhöhe beträgt 1000 mm, der Eintritt 90º.
Dieser Eintrittstyp kommt in Anlagen zum Einsatz, in denen die Prozessluft schwere und scharfe Partikel enthält, und zwar um zu verhindern, dass diese mit dem Filtermedium in Berührung kommen.

Abreinigungssystem
BF-36, 60 und 84/90-ET Filter sind mit Power Pulse®- oder Blower-Abreinigung erhältlich. BF-8/12/20-Filter werden mit EC-Abreinigung geliefert.

Austragungssystem
Kegelboden oder Kratzböden sind für das Austragungssystem erhältlich, die Lieferung kann jedoch auch mit Silofilter erfolgen.

ATEX
BF-36, 60 und 84/90-ET mit Power Pulse®-Abreinigung, externer Druckluft oder internem Kompressor sind mit geprüften Explosionsmembranen ausgestattet.

Wählen Sie zwischen seitlicher Entlastung oder der speziell entwickelten VFV®-Explosionsentlastung, bei der der Explosionsdruck vertikal durch den Filterkopf entlastet wird. Die Filter entsprechen der Druckstoßfestigkeit gemäß VDI 2263. Entlastung gemäß VDI 3673.

Betriebsbereich
Druck: +/- 5000 Pa (erhältlich von +20 kPa bis -10 kPa)
Filterfläche: 5,8-200 m²
Max. Betriebstemperatur: 70ºC
Min. Betriebstemperatur: -20ºC (erhältlich bis: -40 ºC)

Anschluss
Getriebemotor Blower-Abreinigung:
Typ 36: 0,25 kW, 20 min-1, 3 x 400 V, 50 Hz, 1,1 A
Typ 60, 84 und 90: 0,25 kW, 6,3min-1, 3 x 400 V, 50 Hz, 0,82 A

Reinigungsventilator
Typ 36: 5,5 kW, 2.860 min-1, 3 x 400 V, 50 Hz, 11 A
Typ 60: 7,5 kW, 2.880 min-1, 3 x 400 V, 50 Hz, 14,5 A
Typ 84 und 90: 11,0 kW, 2.900 min-1, 3 x 400 V, 50 Hz, 20 A

Anschluss EC-Filtersteuerung BF-8/12/20:

0,2 kW, 1 x 230 V, 50 Hz, 0,8 A

Induktiver Abtaster, Blower-/Jet-Abreinigung:
24 VDC

Getriebemotor Power Pulse®-Abreinigungsssystem:
0,12 kW, 15,6 min-1, 3 x 230 V, 50 Hz, 0,7 A

Getriebemotor Kratzboden:
Typ 20: 0,25kW, 15,7 min-1,3 x 400V, 50 Hz, 1,1 A
Typ 36: 0,55 kW, 11,0 min-1, 3 x 400 V, 50 Hz, 1,7 A
Typ 60, 84 und 90: 0,75 kW, 11,0 min-1, 3 x 400 V, 50 Hz, 2,2 A

Induktiver Abtaster, Kratzboden:
24 VDC

Blower und Jet Filter

Blower und Jet Filter

Jet-Filter mit Kratzboden und tangentialem Eintritt.
Abgebildet mit seitlicher Explosionsentlastung.
Mit Leiter und Plattform montiert.

Jet-Filter mit Kratzboden und tangentialem Eintritt.
Abgebildet mit VFV®-Explosionsentlastung im Filterkopf.
Mit Leiter und Plattform montiert.

PowerPulse-® ECOTROL®-Filtersteuerung, BF-CT-ET:
0,6 kW, 1 x 230 V, 50 Hz, 1,9 A

Externe Druckluft – PowerPulse®:
5 bar, min. 350 Nl/min.
Druckluftqualität gemäß ISO 8573-1: Qualitätsklasse (5. 4. 4.)
Äußerer Anschluss: ¼” Innengewinde.

Interner Kompressor - PowerPulse®:
2,2 kW, 3 x 400 V, 50 Hz, 5,9 A
Kapazität: 350 Nl/min.

Schallpegel
Schalldruck während der Reinigung, gemessen im Abstand von 5 Metern in Bodenhöhe:
EC: 70,0 dBA
PowerPulse®: 70,4 dBA
Blower: 78,8 dBA

Zubehör
Leiter/Laufbühne gemäß ISO/EN/DIN 14122.3/4 konstruiert und in verschiedenen Ausführungen erhältlich:
Leiter mit Laufbühne, frontmontiert
Leiter mit Doppellaufbühne, frontmontiert

Türschalter:
2,3 (Folgeumschaltkontakt) gemäß EN50047, IP67 NC-Schalter.

Typenbezeichnungen
Die Typenbezeichnung der Filter erfolgt durch eine Reihe von Zahlen- und Buchstabenkombinationen getrennt durch Bindestriche und Zwischenräume.

Die Bezeichnung BF-36CT-ET S VFV 3,0-R beschreibt somit einen Blower-Filter mit 36 Filterschläuchen, PowerPulse®- Abreinigungssystem mit ET, Kratzboden, vertikaler Explosionsentlastung, 3 m Filterschläuchen und Eintritt an der rechten Seite.

Blower und Jet Filter

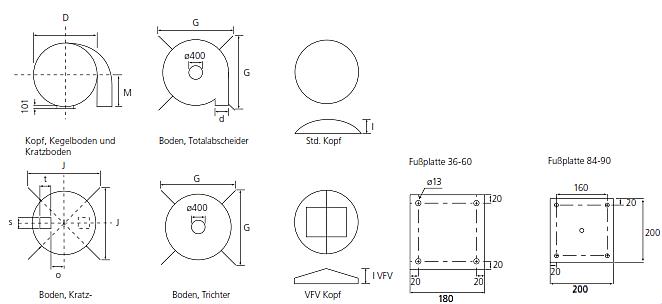

Bitte geben Sie bei der Filterbestellung die Platzierung des Eintritts und des Austritts mit Gradangabe an. Die Explosionsmembran ist bei seitlicher Entlastung jederzeit 150º vom Eintritt platziert.

Blower und Jet Filter

Blower und Jet Filter

Blower und Jet Filter

Blower und Jet Filter

Blower-Filter mit Kratzboden und tangentialem Eintritt.
Der Schnitt zeigt das PowerPulse®-Abreinigungssystem.

Blower-Filter mit Kegelboden und tangentialem Eintritt.

Blower-Filter mit Kegelboden und Totalabscheider
