SUPER JET FILTER

PDF Download 353 KB

Die Super Jet-Filter sind Unter- und Überdruck-Filter, die für Dauerbetrieb konstruiert sind. Der Super Jet-Filter ist aus hochfestem Stahl hergestellt, wodurch große Stabilität bei geringem Gewicht gewährleistet ist. Der Filter ist selbsttragend mit verstellbaren Füßen und kann sowohl im Innen- als auch im Außenbereich aufgestellt werden.

Schnellere Montage
Super Jet-Filter werden im Werk standardmäßig vormontiert. Geliefert werden Kopfteil, Filterkörper und Bodenteil zur schnellen Aufstellung und Montage, die Lieferung kann jedoch selbstverständlich auch zerlegt erfolgen. Montiert wird mittels Bolzen aus hochfestem Stahl mit integrierten Sicherungs- scheiben, wodurch sowohl die Montagezeit als auch die Gefahr des Überspannens der Bolzenverbindungen erheblich reduziert wird.

Oberfläche
Verzinktes Stahlblech der Klasse Z 275 – die Zink- beschichtung beträgt mind. 275 g/m² beidseitig.

Eintritt

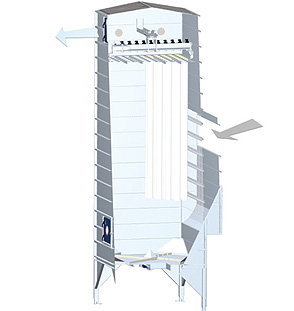

Der Eintritt ist nach dem "Teil- Downflow "-Prinzip konstruiert. Die staubhaltige Luft wird in den Filter geleitet und trifft dort eine Lochplatte. Hierdurch wird ein Großteil der Partikel abgeschieden, der abprallt und durch den senkrechten, viereckigen Kanal "fällt". Die Luft diffundiert durch die Lochplatte und durch die Filterschläuche.

Abreinigungssystem
Power Pulse®-Abreinigung mit der ECO-Power Pulse®-Filtersteuerung.

Austagungssystem
Der Super Jet-Filter wird mit Kratzboden mit Abgang zu einer B-500 Schleuse geliefert, kann jedoch auf zwei Abgänge erweitert werden, B-500 oder B-750. Auch mit Abgang zu JK-50S und JK-75S erhältlich

ATEX
Der Super Jet-Filter ist als Zone 20 Filter zugelassen. Der Filter ist mit geprüften Explosionsmembranen ausgestattet. Wählen Sie zwischen seitlicher Entlastung oder der von JKF speziell entwickelten VFV® Explosionsentlastung, bei der der Explosionsdruck vertikal durch den Filterkopf entlastet wird. Die Filter entsprechen der Druckstoßfestigkeit gemäß VDI 2263. Entlastung gemäß VDI 3673.

Betriebsbereich
Druck: +/- 5000 Pa (erhältlich von +10 kPa bis -10 kPa)
Filterfläche: 172 - 269 m²
Max. Betriebstemperatur: 65ºC
Min. Betriebstemperatur: -20ºC (erhältlich bis -40ºC)

Anschluss
Getriebemotor Kratzboden:
0,75 kW, 7,8 min-1, 3x400 V, 50 Hz, 2,7 A

Induktiver Abtaster, Kratzboden:
24 VDC

ECO-Power Pulse®-Filtersteuerung:
0,3 kW, 3×400 V, 50 Hz, 1,1 A (16 A)

Externe Druckluft – Power Pulse®:
6,5 - 8,0 bar, min. 650 Nl/min.
Druckluftqualität gemäß ISO 8573-1: Qualitätsklasse (5. 4. 4.)
Äußerer Anschluss: ¼” Innengewinde.

Schallpegel
Schalldruck während der Reinigung, gemessen im Abstand von 5 Metern in Bodenhöhe: 69,8 dBA

SuperJet Filter

SuperJet Filter

Zubehör
Leiter/Laufbühne:
Leiter/Laufbühne gemäß ISO/EN/DIN 14122.3/4 konstruiert und in verschiedenen Ausführungen erhältlich: Leiter mit Laufbühne, seitenmontiert oder Leiter mit Doppellaufbühne, seitenmontiert.

Überwachungsausstattung für Explosionsmembran.

Türschalter:
2,3 (Folgeumschaltkontakt) gemäß EN50047, IP67 NC-Schalter

SuperJet Filter

SuperJet Filter

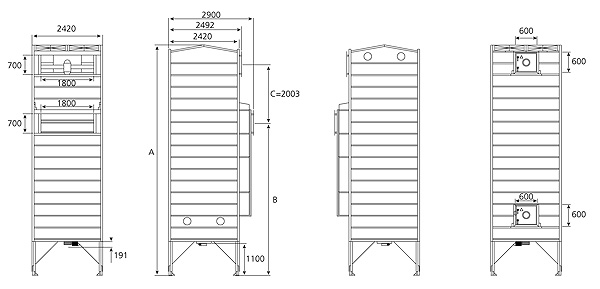

Maßangaben

Typ

Schlauchlänge   m

Filterfläche

A                           mm

B                        mm

Gewicht                   kg

SuperJet-3

3,0

172

7058

4411

3350

SuperJet-4

4,0

220

7858

5211

3790

SuperJet-5

5,0

269

8658

6011

4110
