MMBF FILTER

PDF Download 756 KB

Die MMBF Filter (Multi Modular Bag Filter) sind Unter- und Überdruck- Filter, die für den Dauerbetrieb konstruiert sind. Die Filter sind modular aufgebaut und daher im Zuge steigender Kapazitätsanforderungen ausbaufähig und können jeder Aufgabe angepasst werden. Weitere Module können nachfolgend hinzugefügt werden, oder der Filter kann in anderer Höhe oder mit anderem Materialtransportsystem auf-gebaut werden, um einer Änderung der Anforderungen an die Absaugung jederzeit begegnen zu können. Der MMBF-Filter ist aus hochfestem Stahl hergestellt, wodurch hohe Stabilität bei geringem Gewicht gewährleistet ist. Der Filter ist selbst-tragend mit verstellbaren Füßen und kann sowohl im Innen- als auch im Außenbereich aufgestellt werden.

Effizienterer Betrieb
Die Anzahl der Filterschläuche pro Modul beträgt 30. Hier-durch wird eine große Filterfläche sowie eine niedrige Steig-geschwindigkeit im Filter bei vorgegebener Luftmenge erreicht. Die Lochplatte ist derart gepresst, dass ein Abnutzen der Filterschläuche an den Kanten vermieden wird. Die Schläuche sind antistatisch mit großem Durchmesser (ø220) und mit einem Schnappverschluss versehen. Weitaus weniger Staubpartikel werden vom Filterschlauch festgehalten, der somit besser abgereinigt wird. Das Ergebnis ist ein geringerer Druckverlust sowie eine Verringerung der Gefahr einer Filter-verstopfung. Durch Trennwände zwischen den Modulen ist eine kontinuierliche Filterabreinigung während des Betriebes möglich.

Schnellere Montage
MMBF-Filter werden im Werk standardmäßig montiert. Ein Kopfteil sowie ein Bodenteil werden geliefert und können schnell aufgestellt und montiert werden. Die Filter können auch zerlegt angeliefert werden. Der Filter ist multimodular und kann mittels Schrauben aus hochfestem Stahl mit integrierten Sicherungsscheiben montiert werden, wodurch sowohl die Montagezeit als auch die Gefahr des Über-spannens der Schraubverbindungen erheblich reduziert wird.

Oberfläche
Verzinktes Stahlblech der Klasse Z 275 – die Zinkbeschichtung beträgt mind. 275 g/m² beidseitig.

Eintritt
Der MMBF-Filter wird mit Einblasraum im Kegelboden geliefert. Der seitliche Eintritt 300×400 mm ist Standard, der Filter ist jedoch auch mit einem oder zwei End-Eintritten 400×500 mm erhältlich. Der Eintritt wird standardmäßig mit Rückschlagklappen geliefert, die bei normalem Filterbetrieb geöffnet sind, jedoch beim Abschalten des Ventilators schließen. Durch die Rückschlagklappen wird vermieden, dass der vom Regenerierungsventilator hergestellte Luftstrom in das Rohrsystem zurückgeleitet wird.

Abgang
Der MMBF-Filter hat einen eingebauten Rückluftkanal. Der Abgang des Rückluftkanals ist mit ATEX-geprüfter Feuer-schutzklappe erhältlich. Der Abgang des Filtertyps H hat die Maße 450×950 mm, der Abgang des Filtertyps E die Maße 600×950 mm.

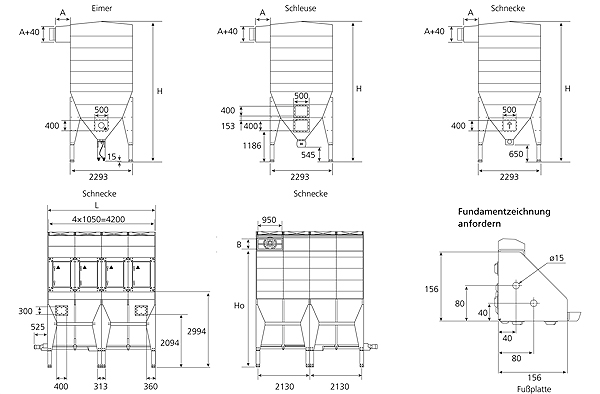

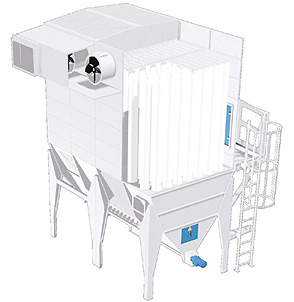

Abreinigungssystem
Durch den Regenerierungsventilator ist die einfache und effiziente Abreinigung der Filterschläuche sichergestellt. Es wird jeweils ein Modul gereinigt, da sich zwischen den Modulen Trennwände befinden.

Austragungssystem
Für das Austragungssystem sind Schnecke, Schleuse oder Eimer wahlweise erhältlich. Der MMBF-Schneckenfilter ist in 2 bis 12 Modulen lieferbar. Die Schnecke hat einen Durch-messer von 180 mm und ist in Edelstahl AISI 304 ausgeführt, die standardmäßige Lieferung erfolgt wahlweise, je nach anfallender Materialmenge mit 22 min-1 oder 43 U/min.

MMBF Filter

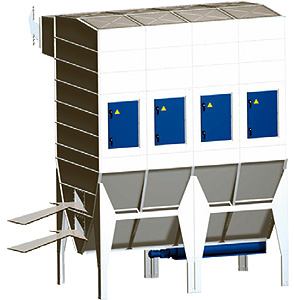

MMBF-Schleusenfilter mit Eintritt am Ende

MMBF Filter
MMBF-Schneckenfilter mit Eintritt am Ende

Der MMBF-Schleusenfilter ist in 1 bis 4 Modulen erhältlich und wird mit JK-50S, JK-100S, JK-150S oder JK-200S geliefert.

Der MMBF-Absackfilter ist in 1 bis 4 Modulen erhältlich, mit einem Staubeimer unter jedem Modul. Die Eimer werden vollständig zusammengebaut von JKF geliefert und sind mit großem Schauglas zur Überprüfung des Füllstands versehen. Sie sind mittels Klammern mit gleichem Schlüsselcode einfach zu befestigen.

Der Filter ist mit einem Schlauch zum Druckausgleich versehen um zu vermeiden, dass der Staubbeutel beim Anlassen durch Unterdruck angesaugt wird. Der Schlauch kann problemlos über eine Druckluftkupplung demontiert werden.

ATEX
Der MMBF-Filter ist ATEX-geprüft und mit geprüften Explosionsmembranen ausgestattet. Wählen Sie zwischen seitlicher Entlastung im Trichter (ERH) 600×600 KER oder der von JKF speziell entwickelten VFV®-Explosionsentlastung (ERR) 920×920 KER, bei der die Entlastung des Explosions-druckes vertikal durch den Filterkopf erfolgt. Die Filter entsprechen der Druckstoßfestigkeit gemäß VDI 2263. Entlastung gemäß VDI 3673.

Betriebsbereich
Druck: +/- 5000 Pa

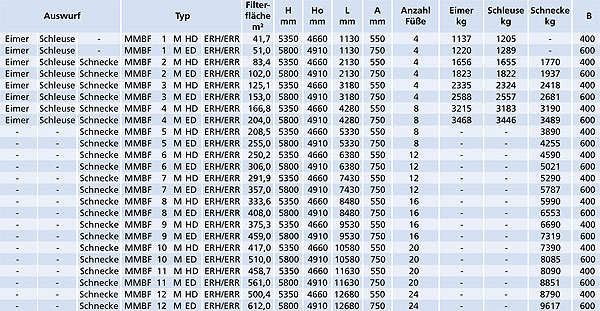

Filterfläche: 41,7-612 m²
Max. Betriebstemperatur: 70ºC
Min. Betriebstemperatur: -20ºC (erhältlich bis: -40ºC)

Anschluss Motor:
Regenerierungsventilator
H-Filter ø450: 1,5 kW, 2900 min-1, 3×400 V, 50 Hz, 3,2 A
E-Filter ø600: 1,5 kW, 1450 min-1, 3×400 V, 50 Hz, 3,2 A

Schnecke:
0,55 kW, 22 min-1, 3×400V, 50 Hz, 2,5 A
0,75 kW, 43 min-1, 3×400V, 50 Hz, 3,2 A

Typenbezeichnungen
Die Typenbezeichnung der Filter erfolgt durch eine Reihe von Zahlen- und Buchstabenkombinationen getrennt durch Bindestriche und Zwischenräume. Die Bezeichnung MMBF-4M E D-ERH-id/4/o/1 beschreibt somit einen MMBF-Filter mit 4 Modulen, Höhe, Doppelfilter, Explosionsentlastung im Trichter, Eintritt im Modul 4, Abgang mit Feuerschutzklappe im Modul 1.

MMBF Filter

MMBF Filter

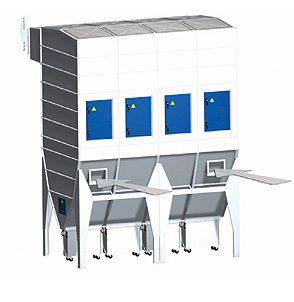

MMBF-Schneckenfilter mit seitlichem Eintritt

MMBF Filter
MMBF-Schneckenfilter

MMBF Filter

MMBF Filter
