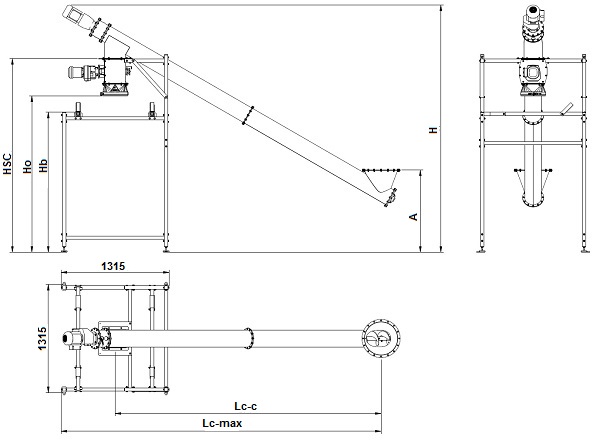

Big Bag-Lösungen haben wir für alle in unterer Tabelle aufgeführten Filtertypen zur Verfügung. Filter. Für jeden Filter liegt eine spezifische Lösung vor. Der auf dem linken Bild abgebildete Big Bag-Rahmen kann in 90°- Schritten entgegen dem Uhrzeigersinn montiert werden.
Dies ermöglicht bei jeder Anlage idealen Zugang beim Entleeren der Big Bag’ s.

Big Bag-Lösungen setzen sich aus mehreren Teilen zusammen:

1. Eine Förderschnecke aus lackiertem, zertifiziertem Stahl (Standard RAL 5010). Die Förderschnecke hat eine Neigung von 30-45° und läuft mit ca. 20 U/min (bei einer Neigung von 45° beträgt die Fördermenge ca. 3 m³/h). Die Förderschnecke Typ
   JK-200 SC ist direkt oder mittels einer Montagevorrichtung unter dem Filter montiert.

2. Eine als Luftschleuse arbeitende Zellenradschleuse Typ JK-25S ist unterhalb der Förderschnecke angebracht.

3. Ein Übergangsstück mit festem Anschnallriemen dient zur Befestigung des Big Bag-Stutzens an der Förderschnecke. Das Übergangsstück ist mit integriertem Konus ausgestattet. Der Konus sorgt für einen Spalt von 20 mm entlang des Randes und
   hat die Funktion einer Handschutzeinrichtung zur Gewährleistung dessen, dass kein direkter Zugang zu beweglichen Teilen besteht. Falls dieser Konus entfernt wird, muss zur Gewährleistung der Sicherheit für die Mitarbeiter der gesamte Big Bag
   Rahmen abgeschirmt werden.

4. Der Rahmen ist aus feuerverzinktem Stahl gefertigt und mit 4 verstellbaren Beinen ausgestattet. Die Beine haben Gummiplatten und eine Montagevorrichtung zur Befestigung am Boden. Die Tragfähigkeit beträgt max. 1250 kg.

Der Big Bag wird an zwei am Rahmen montierten Stützträgern angebracht, entweder hängt der Bag frei an diesen Stützträgern, oder er wird durch eine Palette gestützt. Je nach Stabilität der zu handhabenden Materialien ist zu entscheiden, welche Variante einzusetzen ist. Zum Entfernen der gefüllten Big Bag einfach den Big Bag-Stutzen vom Übergangsstück abschnallen. Der Big Bag wird mittels Gabelstapler entweder durch anheben der beiden Stützträger oder durch anheben der Palette entfernt.
