SCHNELLVERSCHLUSS-SPANNRINGE
MIT EINLAGE
TYP B-C/SK UND TYP B-B/SK

PDF Download 191 KB

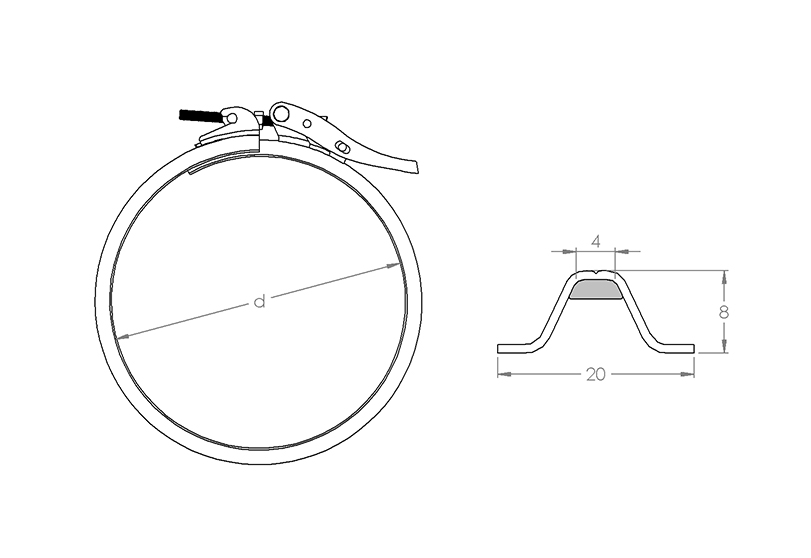

Schnellverschluss-Spannring Schnellverschluss-Spannring
Schnellverschluss mit Scharnier Typ B-C/SK Schnellverschluss ohne Scharnier Typ B-B/SK

Die Schnellverschluss-Spannringe sind aus elektro- und warmgalvanisiertem Stahl hergestellt. Auf Anfrage sind die Spannringe auch aus rostfreiem Stahl lieferbar.

Die Schnellverschluss-Spannringe sind mit einem Schnellspannhebel und mit einer Einlage aus (5F, EPDM) versehen, so dass eine schnelle und dichte Rohrverbindung sichergestellt ist.

Es gibt zwei Ausführungen wie in den oben stehenden Zeichnungen abgebildet.

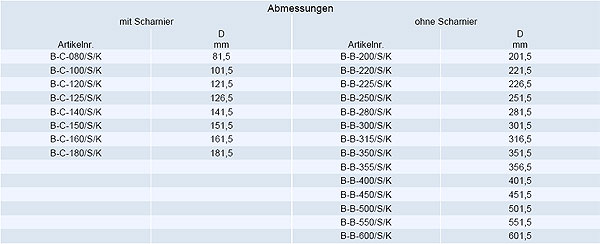

Für Rohrverbindungen von Ø 80 – Ø 180 mm mit Scharnier und ab Ø 200 – Ø 600 mm ohne Scharnier.

Schnellverschluss-Spannring
