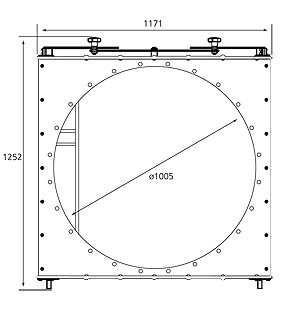

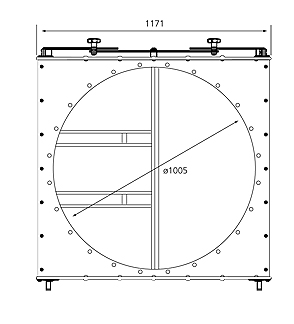

Die genauen Abmessungen sind der Tabelle zu entnehmen.

Die Kombinationsklappe trägt zu einer Verminderung des Energieverbrauchs der Absauganlage bei. Die Klappe ist nach dem Reinluftabgang des Filters montiert. Die Rückluft vom Filter kann über die Kombinationsklappe entweder zurück in die Produktionsräume oder ins Freie geleitet werden.

Bitte beachten Sie: Nicht alle Länder erlauben die direkte Rückleitung der gesamten Absaugluftmenge in die Produktionsräume.

Die robuste Konstruktion der Klappe gewährleistet auch bei größten Luftströmen jederzeit zuverlässigen Betrieb. Die Klappen der Kombinationsklappe sind zwecks präzisen und stabilen Betriebs spezialverstärkt. Die Klappen werden mit 2 x ø1000 mm 45° Rohrbögen und Vogelnetz montiert. Ein besonderer Typ ist zur Abdeckung des Bereiches von 30.000 bis 60.000 m³/St. konzipiert.

Ein ø1000 mm Flanschanschluss ist Standard. Daher sind für sonstige Rohrabmessungen Übergänge oder Adapter herzustellen.
