ALLGEMEINE BESCHREIBUNG ZELLENRADSCHLEUSE TYP MD

PDF Download 620 KB

Die Zellenradschleusen Typ MD sind für Materialaustragungen von pulverförmigen oder granulatförmigen trockenen Stoffen konzipiert.

Die Zellenradschleusen haben eine Druckdichtigkeit von
bis zu 1 bar.

Das Schleusengehäuse und die Flanschanbindungen des Gehäuses sind aus Gusseisen hergestellt, während der robuste Rotor aus Stahl oder optional in Edelstahl 1.4301
gefertigt ist.

Die Rotorblätter der MD Schleuse sind wahlweise aus Stahl, Vulkollan oder Edelstahl 1.4301 erhältlich.
Typ HT-250

Die MD Schleuse wird standardmäßig in lackierter Ausführung geliefert.
Diese kann auch mit chrombehandelten Innenflächen des Gehäuses sowie des Deckels versehen werden. Diese Variante ist bei stark verschleißendem Material von Vorteil.

Da die Schleusen der MD Reihe in verschiedenen Ausführungen erhältlich sind, unterbreiten wir Ihnen selbstverständlich gerne ein detailliertes Angebot für Ihren speziellen Bedarfsfall.


Technische Daten
Übersicht











Typ

Differenzdruck  max.

Temperatur- bereich

Motor

Rotor-drehzahl

Inhalt bei 100% Füllung

Gewicht

MD-150

100.000 Pa (1bar)

-15 bis 60 °C*

Nord 0,55 KW 230/400 V

28 U/min

3 Liter / U



MD-200

100.000 Pa (1bar)

-15 bis 60 °C*

Nord 1,1 KW 230/400 V

29 U/min

11 Liter / U

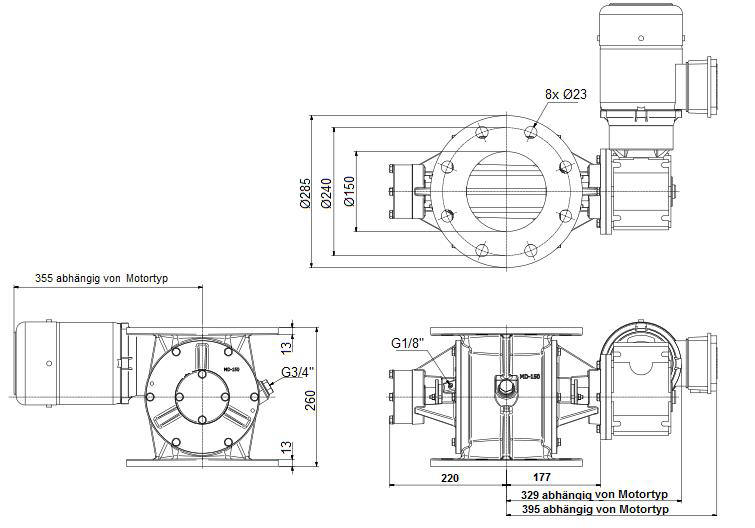

Abmessungen MD-150

HT-250 allgemein

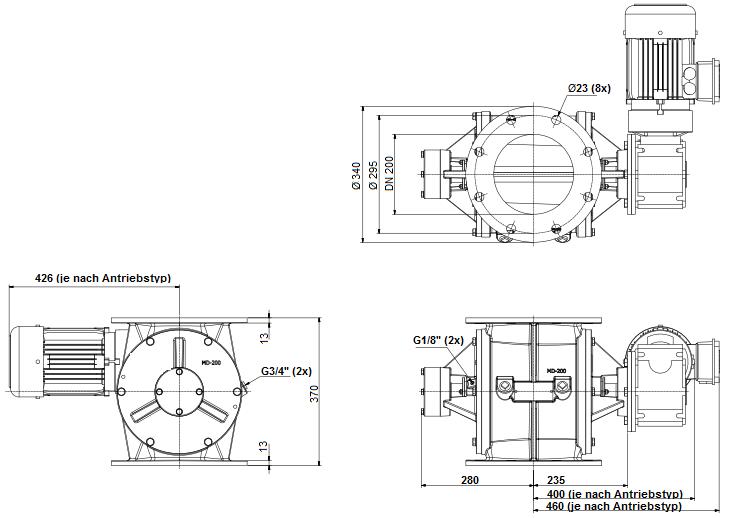

Abmessungen MD-200

HT-350 allgemein
