ATEX Rückschlagklappen


  PDF Download


BAR - Zertifizierte ATEX - Rückschlagklappe
Die Druckwelle einer Explosion ist nicht nur an derEntstehungsstelle verheerend sondern kann in der Anlage über Kanäle oder Rohrsysteme auch an weiter entfernten Stellen großen Schaden anrichten. Dies kann durch die Rückschlagklappe verhindert werden.

Die BAR Rückschlagklappe ist so konzipiert, um den Filter von der Anlage zu trennen. Es ist ein einfaches und effektives System, das ohne  elektrischen Anschlüsse einfach zu installieren ist. Praktisch wartungsfrei und mit sehr niedrigem Druckverlust .

Unsere BAR Rückschlagklappe ist ein ATEX-zertifiziertes Sicherheitssystem Für die Abschottung einer  Explosion und Ist geeignet für den Einsatz in der Ex-Zone 21 (Außen) und Ex-Zone 20 (Innen).

Vorteile
- Günstige Lösung für die Sicherheit vor einer
  Explosion
- Komplett mechanisch, erfordert praktisch keine
  Wartung
- Kein Stromverbrauch
- Einfache Montage, Betrieb und Wartung
- Geringe Druckverluste
- Hohe Druckfestigkeit
- Geeignet für organischen & nichtmetallischer
  Staub (St1)
- Kurze Installationsabstand

Material
Gehäuse: Stahl M16SO3
Klappenblatt: HB 400 (HARDOX)
Oberflächenbehandlung: pulverbeschichtet RAL 5010.

Typ
Verschweißte Platten mit angeschweißtem Flansch

Andere Informationen
- Baureihe von Ø 200 bis Ø 600
- Konformität nach:      EN 16447 : 2014
- Zertifikatsnummer:     FTZU 14 ATEX 0111X

FTZU 16 ATEX0003X
- ATEX Norm 114 : 2014/34/EC
- Außenzonen Zertifizierung: 21-22
- Innenzonen Zertifizierung:  20-21-22
- Staubexplosionsklasse: St1 (organisch und
  Nichtmetall) bis 200 bar m/s
- Kst max. : 200 bar.m.s-1
- Pred,max. : 0,5 bar
- Maximum Luftgeschwindigkeit: 30 m/s
- Verwendung: für Innen oder Außen geeignet
- Min. / Max Installationsbereich vom Filter
  Ø 200 bis 400 : 2 m / 7 m
- Min. / Max Installationsbereich vom Filter Ø 450 bis
  600 : 3 m / 7 m
- Max. Staubkonzentration System: Ohne Grenzen
- Darf nur in horizontalen Rohrleitungen verwendet
   werden,
- Temperaturbereich : -20°C to +60°C.

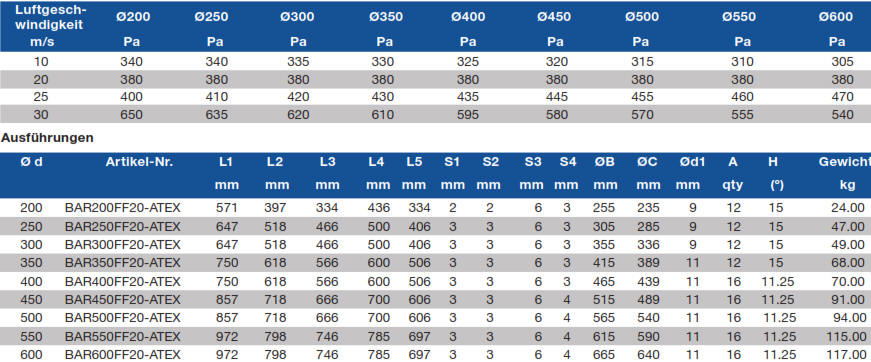

Druckverlust
