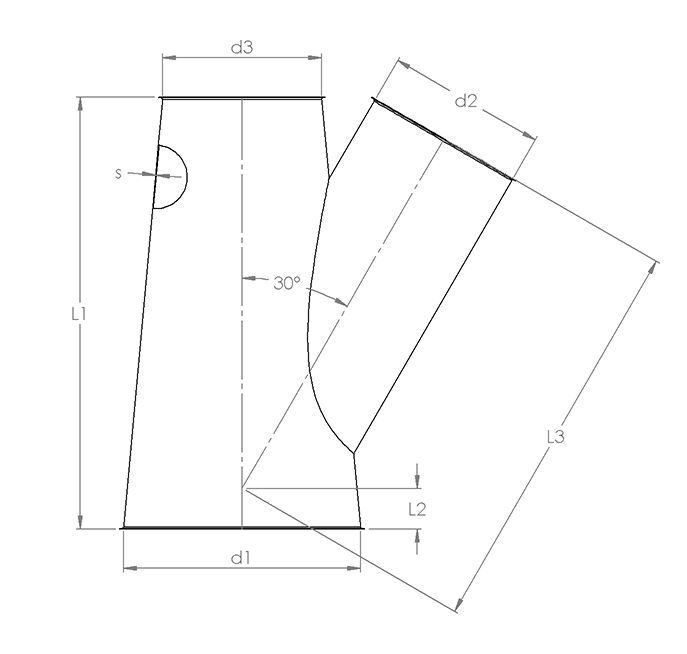

30° ABZWEIGROHRE KONISCH 2 UND 3 MM

PDF Download 302 KB

Abzweigrohre Abzweigrohre

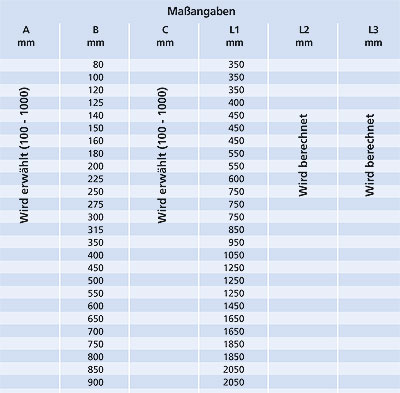

  Maßspezifikationen sind in nachfolgender Tabelle angegeben.

Durchmesser A für 2 mm: Ø 120 – Ø 1000 mm.

Durchmesser A für 3 mm: Ø 150 – Ø 1000 mm.

Konische Abzweigrohre sind geschweißt und aus 2,00 und 3,00 mm Material hergestellt. Wenn das Abzweigrohr mit Losflanschen (f.b.m.fl) und Schnellverschluss-Spannringen (f.lyn) geliefert wird, wird L1 mit Anschweißstutzen bei Durchmesser C verlängert. Siehe Anschweißstutzen. Bei konischen Abzweigrohren (A≠C), die für Verbindungen mit Schnellverschluss- Spannringen und breiten Spannringen erforderlich sind, wird L1 auch mit Anschweißstutzen bei Durchmesser C verlängert (Siehe Abschnitt Anschweißstutzen). Bei Durchmessern von Anschweißstutzen, die größer als Ø 600 mm sind, wird L1 um 50 mm verlängert. Das A-, B- und C-Maß des Abzweigrohres wird bei Bestellung angegeben. A, B und C wird nach Ihrem Wunsch kombiniert, der Abzweig B bestimmt aber die Länge L1, wie in der Tabelle angegeben. Der maximale Unterschied zwischen Durchmesser A und C ist 100 mm. B darf aber nicht größer als oder gleich (A+C)/2 sein. Bei doppelten Abzweigrohren ist es der größte Wert von  Durchmesser B der die Länge L1 auf dem gemeinsamen zylindrischen Stück bestimmt. Hiernach können L2 und L3 für beide Abzweige berechnet werden.

Abzweigrohre

Abzweigrohre
Abzweigrohre
