SCHNECKENFILTER TYP S-SD

PDF Download 346 KB

Schneckenfilter
Die obige Zeichnung zeigt Einzel- und Doppelfilter. Die Spezifikationen der Abmessungen sind der untenstehenden Tabelle zu entnehmen

Schneckenfilter

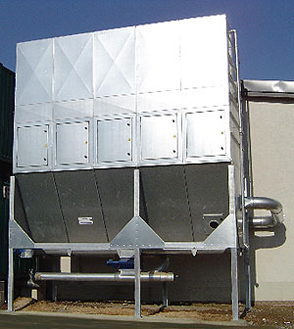

Schneckenfilter Typ S und Doppelschneckenfilter Typ SD.

Der Schneckenfilter Typ S - SD wird bei größeren Aufgaben angewendet, bei denen größere Material- und Luftmengen anfallen. Die Luft wird stirn- und oder längsseitig unterhalb der Filterkammern oder in ein separates Einblasmodul eingeleitet, jedoch niemals über die Materialaustragung. Beim Einsatz mehrerer Ventilatoren am gleichen Filter sind in den Eintritten JKF-Rückstauklappen zu verwenden. Die Entleerung des Filters erfolgt mittels einer Schnecke mit Austragung von jedem Ende zur Mitte des Filters, oder von einem Ende zur Austragung, der am entgegengesetzten Ende angebracht ist. Der Abgang kann je nach Bedarf platziert werden. Anschluss: Schnecke Getriebemotor 0,55 kW, 22 min-1, 3 x 400 V, 50 Hz, 2,5 A

Schneckenfilter

Schneckenfilter
